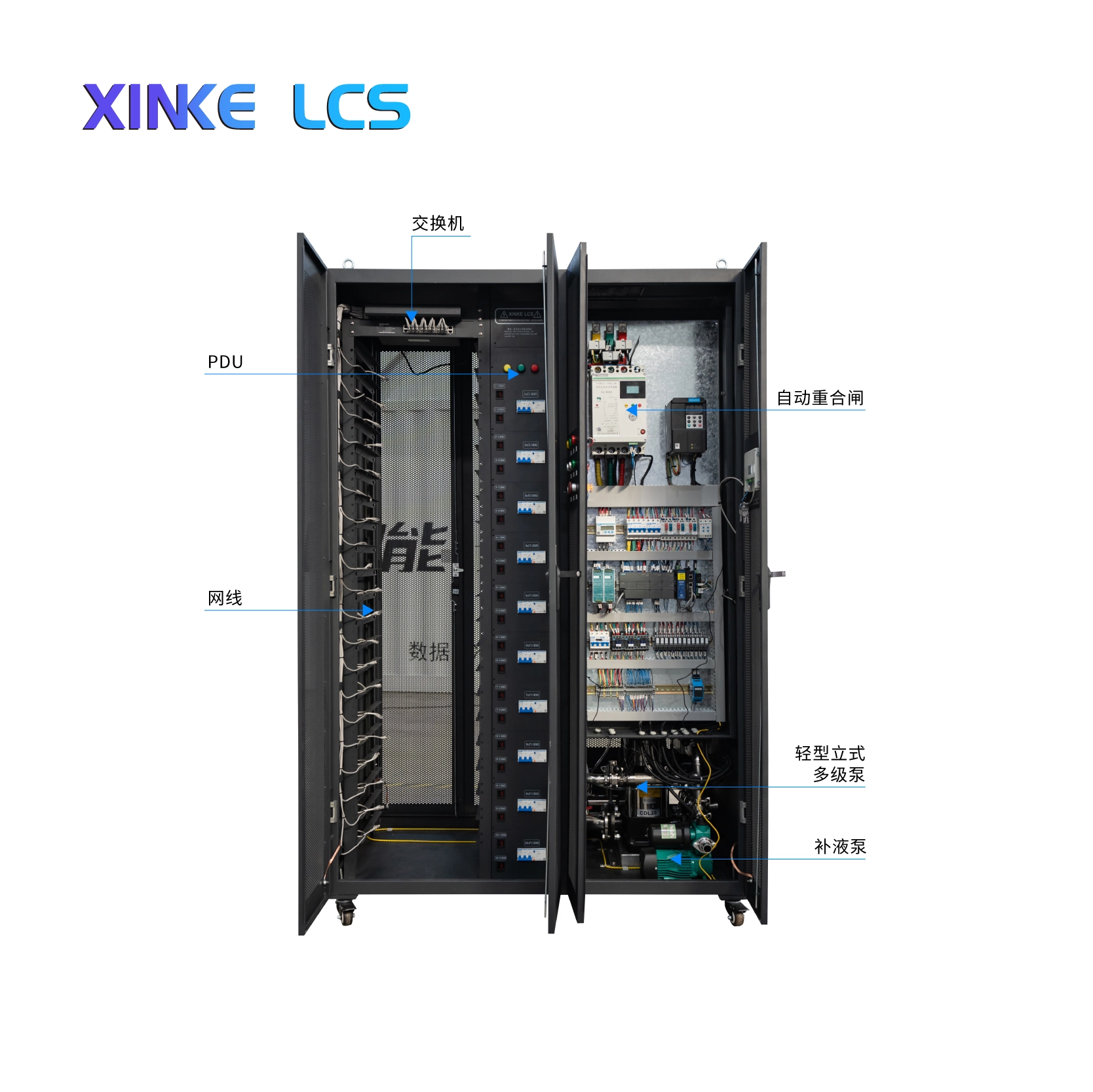

此设备是为神马水冷2U服务器设计的20机位专属机柜,是将机位空间,泵站系统及控制系统集成为一体的特殊机柜。设备配置CSA认证,CE认证,满足全球场地快速部署需求。泵站、控制柜和机位的集成使得空间占用达到了极小化,同时将冷却液的传输换热效果提升到了最优级。
标准配置包含 XINKE SMART 智能管理系统，可实现 24 小时无人值守运行。
- 系统可检测供电电压，过压、欠压时自动保护停机。
- 支持电能、电量统计，可查看累计电量与实时功耗。
- 运行状态可视化，实时显示压力、温度、流量等参数，具备数据存储与历史曲线查询功能，便于追溯分析。
- 具备恒压控制功能，可按预设参数自动补液、泄压，保障系统稳定运行。
- 循环泵支持双模式：手动设定频率运行，或按预设流量自动调节频率。
- 配备漏液检测，检测到漏液立即报警并停机，避免设备损坏与安全隐患。
- 服务器机柜供电采用剩余电流保护断路器，可根据系统运行状态自动分合闸，提供可靠供电保护。
技术参数
| 参数 | 数值 | 单位 |
|---|---|---|
| 外部尺寸 | L:1460× W:1000 × H:2200 | mm |
| 内部尺寸 | L:1410 × W:950 × H:2150 | mm |
| 重量 | 500 | KG |
| 装机容量 | 20 | PCS |
| 装机负荷 | 200 | kW |
| 轻型立式多级泵功率 | 4 | kW |
| 补液泵功率 | 0.2 | kW |

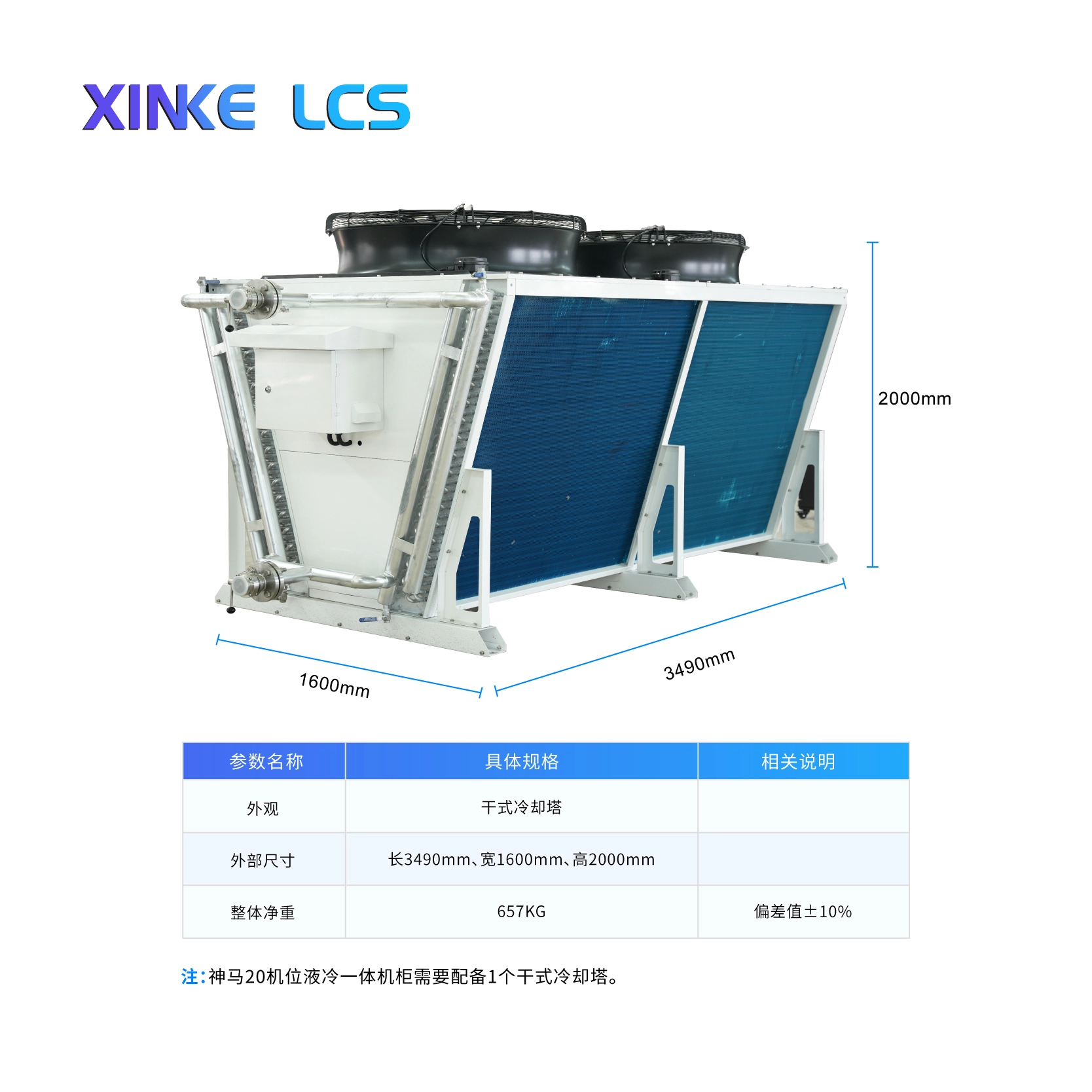

| 干式冷却塔风机总功率 | 8.3 | kW |

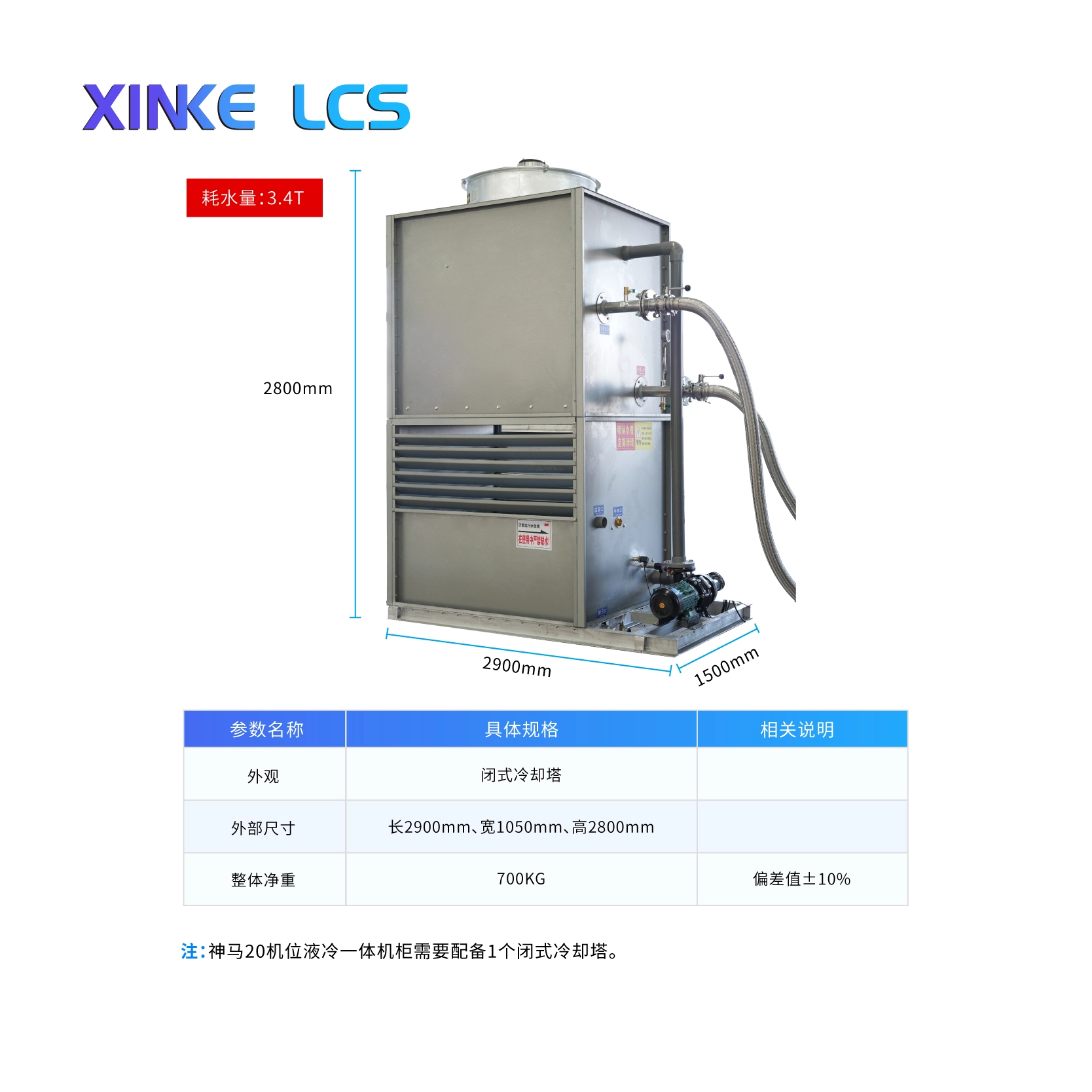

| 闭式冷却塔风机总功率 | 3 | kW |
| 闭式冷却塔喷淋泵总功率 | 1.1 | kW |
| 系统管路压力 | 0.2–0.4 | MPa |
| 系统运行温度区间 | 0-50 | ℃ |
| 单机冷却液循环需求量 | ≥0.6 | m³/h |
| 系统内循环冷却液总需求量 | ≥0.25 | m³ |
| 塑壳断路器 | --- | A |
| 剩余电流保护断路器 | 400 | A |
| 接触器 | 9 | A |
| 中间继电器 | 24 | V |
| CUL 认证变频器 | 380 | V |
